想い出の品を紹介します、だから何だと言われると困りますが・・・
コメントを追加して頂ける方が居れば連絡下さい（トップ頁参照）
|

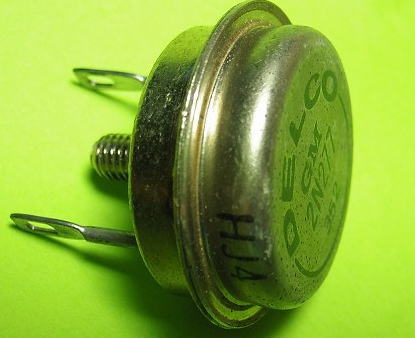

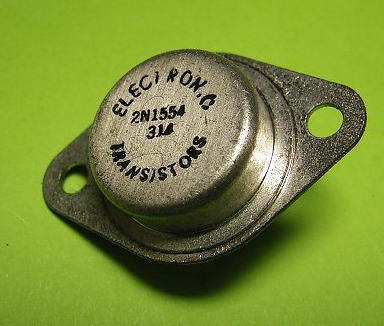

←上が２Ｎ２７７（ＰＮＰゲルマ４０Ｖ１７０Ｗ ＤＥＬＣＯ製）と 下が２Ｎ１５５４（ＰＮＰゲルマ３０Ｖ１０６Ｗ）です、１９７０年位までのコンピ周辺機器（米国製）は、広いアメリカの事、部品購入も面倒？とパワーサプライやメモリー装置等のエレキ要素を自社で一階層的に設計製造したようです、ユニークな機能を有した装置ほどそうでした。 当方がまじめな青春時代に関与した米国製光学式マークリーダーがそうでした、それはコアメモリー制御ロジックまでゲルマＴＲのディスクリート作ってあったのです、専用部品といえばディレイラインくらいでした、こんな凄いものを設計する人は何とかと紙一重くらいに頭良いんだろうなと感心した事を覚えています。 話を戻します、この２種のパワーＴＲは往時日本市場独占した上記マークリーダーの電源に使用されたものです、過電流センスはせず単に定電圧機能のみでした、当時の半導体メーカはデルコとかフィルコとかＣＯがついて商標が多いです |
 |
←２Ｎ１３０５（ＰＮＰゲルマ２５Ｖ１５０ｍＷ）です、まづ背景から話すと、ＴＴＬ ＩＣの５４／７４シリーズがない頃（ＤＴＬのゲート位はあった、しかしＤＴＬは出力ピンから次に繋ぐ入力条件としてプルアップやバッファーを必要とし自由に機能を組合わせる事は出来なかった）、自社の設計構想に便利な論理ロジックを各社がボード上にゲルマＴＲを配置して作っていました、その時期このＴＲは多用されたのです、２Ｎ１３０５のＮＰＮペアとして２Ｎ１３０４が有ります、これら２Ｎ１３０４、２Ｎ１３０５はなんとオーディオアンプにも使用されたのです、ＣＭラボラトリ社やその他著名アンプメーカで使用しました |
 |

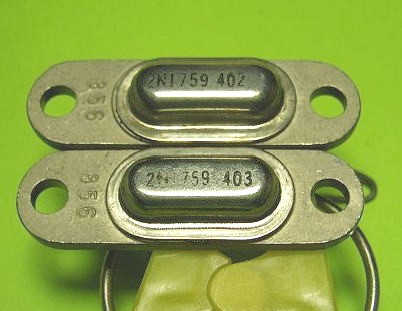

←２Ｎ１７５９（ＰＮＰシリコン２５Ｖ２８Ｗ）です、この外形名はＳＰＡＣＥＳＡＶＥＲと言います、このＴＲはコンピ周辺装置のソレノイドやリレーのドライブに使われていました、パルス性の駆動なので放熱板なしで使用されていました、保護策としてダイオードでサージ破壊を防止したり、抵抗で減電圧する等充分に対策されていた為トラブルは少なかったです |
 |
←ＬＳ４００（ＴＩ製）：フォトＴＲです、実際の用途は光学式マークリーダーの回転ディスク（円盤）に先付し、鉛筆でマークされたシートの反射光を感知する事に使用されました、ドロップアウトカラーは青色です、このＬＳ４００の後段でフォノＥＱアンプのような２段ＴＲのＡＭＰで１０Ｖｐ−ｐまで増幅しデジタル化しました |
 |

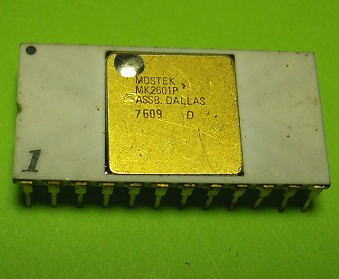

←ＭＫ２６０１（ＭＯＳＴＥＫ製）です、この２４ピンＩＣはＥＢＣＤＩＣ−ＡＳＣＩＩのコードコンバータです、用途は１／２インチの磁気テープはエビスデック・コードで出力し、カセットやＦＤはアスキー・コードで出力する必要が有ったのです、このＩＣで必要なデータコードを発生させたのです、今ならソフトで変換する事でしょう、当時はＩＣやゲートロジックでエンコードするしかなかったのです。 さてこのＩＣ製法はＭＯＳ ＩＣでありＥＰＲＯＭ（エレーザブルプログラムＲＯＭ）の一種です、これはマイナス電源を必要としました。 別件ですが１９７０年代にＥＰＲＯＭにせっせと紫外線照射と書込み作業を行ったが３割しか収穫できなかった事を思い出します、不良に頭にきて代理店にクレームしたらいやな顔もせずすぐＥＰＲＯＭ代替品を納入して来ました、ひょとしたら使い廻ししてたのかな？ 更に別件ですが１９７０年初頭ＡＭＤの５Ｖ単電源のメモリーＩＣが日本に出回り当方のデータ蓄積部の設計に採用可能となった事は画期的と思いました（背景：輸入物のコアメモリはリペア出来なかった、コアメモリが不調だと恐ろしいシステムダウンとなった） |
 |

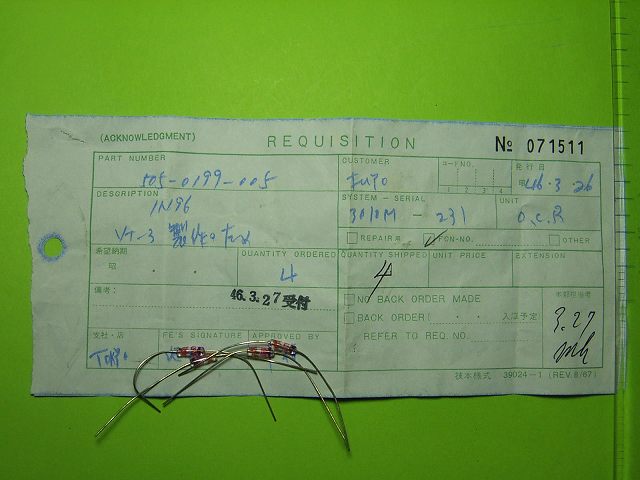

←これは輸入商社系コンピュータ会社が使用した部品出庫依頼表です、伝票には「ビデオ基板の製作の為ダイオード４個」と書かれています。輸入製品なのでリペア部品、保守マニュアル、管理手法も米国製でした（人間は九州産が多かったです） |
 |

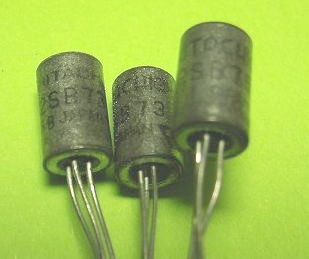

←２ＳＢ７３（日立製）です、１９６０年代アマチュアに入手できる石は日立かＮＥＣしかありませんでした、ローノイズとなると２ＳＢ７３しかなく、あとはＮＥＣの２ＳＢ１１０を選別して使いました、１９７０年代は２ＳＢ４４０（東芝）を使いました |
 |

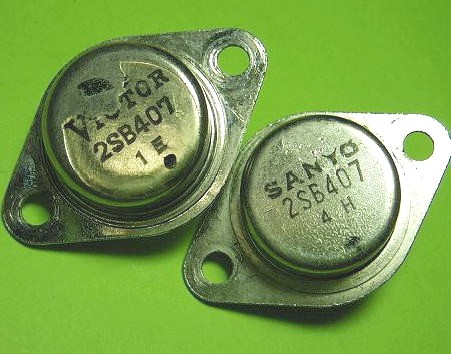

←２ＳＢ４０７（三洋製）です、ゲルマのコンシューマの代表的パワトラでしょうこれを当方はイントラで使いました、ＶＩＣＴＯＲのグライコのある一体アンプでも使用されていました、このセットはいい音が出ていた事を思い出します。 補足：私的に三洋といえば２ＳＣ５３６と２ＳＣ６９３に思いが有ります、これらをアンプに遊びにとあの豆粒を愛用しました、大事な２ＳＣ５３６をガッサッと紙に丸めて保管（放置？）していたら母にゴミとして燃やされた事がありました |
 |
←μＰＣ５５Ａ（ＮＥＣ製）です、標準オペアンプの７０９Ｃタイプです、このＩＣのスペックを知った時はその素晴らしさに驚愕しました、ざれ事を言えば１９６０年のアナログの世界は進んでいました、なにしろアナログコンピュ−タの世界が有ったのですから。 オペアンプは万能と思いました、増幅して良し・フィルタして良し・発振して良しです、でも足の処理と中和に恐れをなしＤＩＰ形の専用ＩＣを使いました |
|

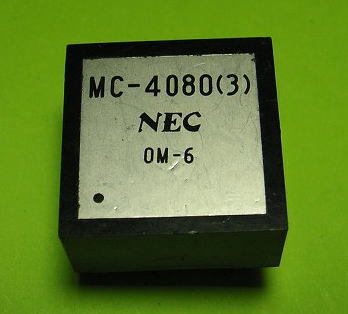

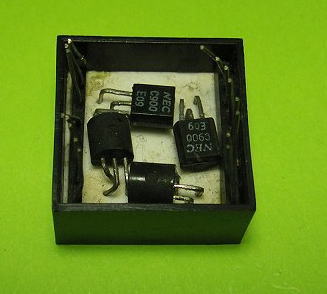

←ハイブリットＩＣと思います（厚膜ではないと思います）、ＮＥＣの民生用を紹介します、抵抗のみ印刷抵抗です、ＴＲはそのまんまを使用し、コンデンサーは外付けします、ＥＱ用ですが未使用なので使用感は不明です |
*
