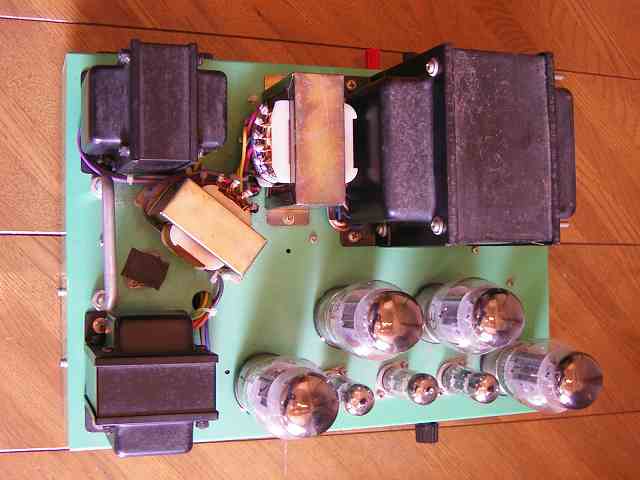

　　[ 設計構想 ]

◆　回路図

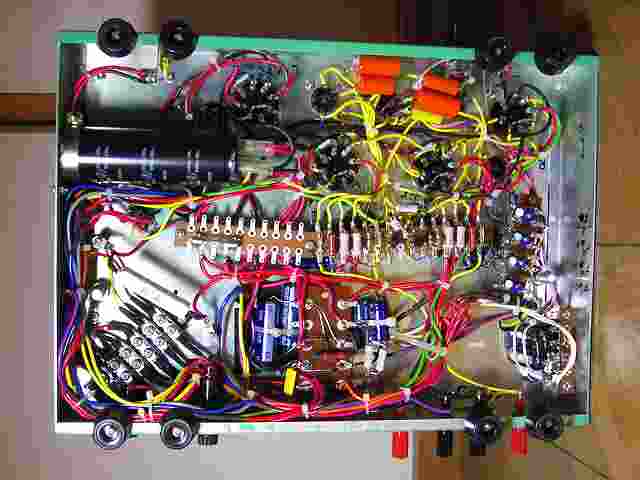

←右上がパワートランスです

このトランスにはＣＡ２０００ドライバー用として５６−３７−０−３７−５６Ｖ巻線もあります、巻線抵抗から判断すると６００ｍＡ以上は取れそうです、∴今回の前段管のヒータはこの巻線を使います、更にＣ電源用としても使います。

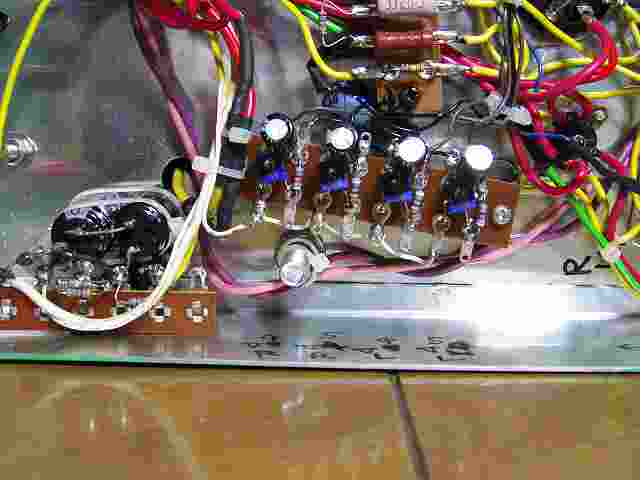

←左下がＣ電源リップルフィルタ、中央ラグ板が
Ｃ電圧調整トリマー４個です

◆入力段：
カソード抵抗はバイアスとＮＦＢ受けの両立性が有ると思われる７５０オームを一本のみ入れました、これで１２ＡＸ７／Ｔ７／Ｕ７／１２ＢＨ７Ａに対応させます、結果としてプレート電圧は１２ＡＸ７で１３０Ｖ、１２ＢＨ７Ａの場合４３Ｖです（回路図下部の表参照）。それと運用に際しては１２Ｖ３００ｍＡ球３本（１２ＢＨ７Ａ）を使用するか　又は１２Ｖ１５０ｍＡ球３本（初段・・１２ＡＸ７　ｏｒ　１２ＡＴ７　ｏｒ　１２ＡＵ７、位相反転段・・１２ＡＵ７）にするか球在庫に応じて選択できます。小生は１２ＢＨ７Ａの音が好みと感じました。

　
◆位相反転：
カソード結合を採用した理由は・・・小生は各位相反転回路ノメージとして、後段信号を再利用する古典回路や差動回路は”排出汚物（デバイス発振・ノイズ等）を再度呑み込むので嫌でした、古典回路は自身のゲロなので許容するとしても差動回路は他人の汚物です、ＰＫ分割回路は１人が自身の手と足で交互にサンドバックをけるイメージでそれぞれのサンドバックをチューンイングしないと良く振れません、カソード結合はザピーナツが腰を密着させて互いに相手の動きを見つつ腕を動かしているイメージです。

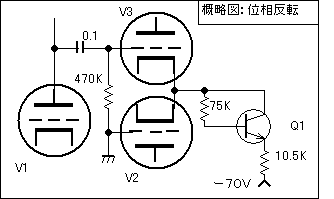

実回路の説明・・・初段と位相反転段はＣカップリングしていますので位相反転段グリッドはグランドレベルです　一方共通カソードはー７０Ｖでプルダウンしています、途中にＴＲが有りますが、これは仮定として直結回路にしたとき前段の３０〜２００Ｖを無事受ける為の布石回路です。

◆出力段：
�@カソード電流計測用の抵抗を各カソードに入ています
�A３結／ＵＬの選択はＭＴ７ピンの雄ソケットにジャンパーを入れて切替えます
�B組立て後に交換する可能性がある線は端子盤を中継します（出力トランスの全線、ＡＣトランス１次）

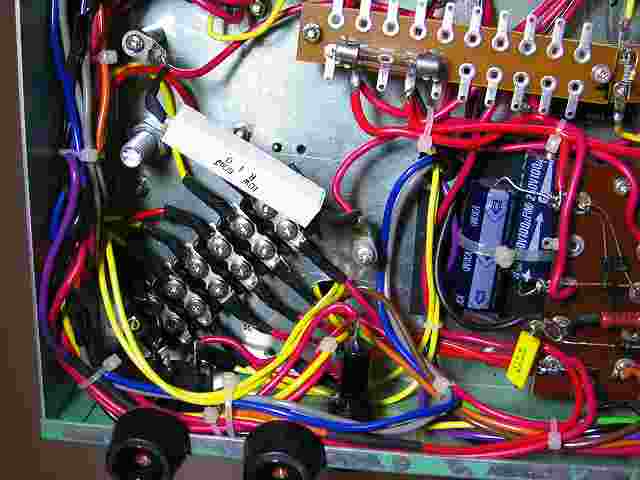

←端子盤周りの状況です、上に安心料の
パワートランス２次側のＦＵＳＥが見えます

　　[ 使用部品 ]　

◆真空管：
ＫＴ−８８・・ＳＯＶＴＥＣ、１２ＢＨ７Ａ・・テレビからの国産球です。

◆出力トランス：
ノグチトランスＰＭＦ−２５Ｐを採用しました。本機は未だＵＬでフルパワーを出した事が有りません（出力トランス過大入力の事故恐怖で）。３結運用で低域の波形みだれ無しの出力電力（変換電力）は１５ＨＺ／８オーム負荷で１０Ｗです、４５ＨＺ以上は１ＫＨＺと同様に最大出力２０Ｗが取出せます。

◆電源倍電圧整流の電コン：
ハイリップル仕様ではないので安心料としてパワートランス２次側にＦＵＳＥを入れました、ときたま当チューブラコンの触診を実施してます（結果は人肌温度です、パワートランスに触ったりチューブラコンに触ったり、このセットは緊張します）

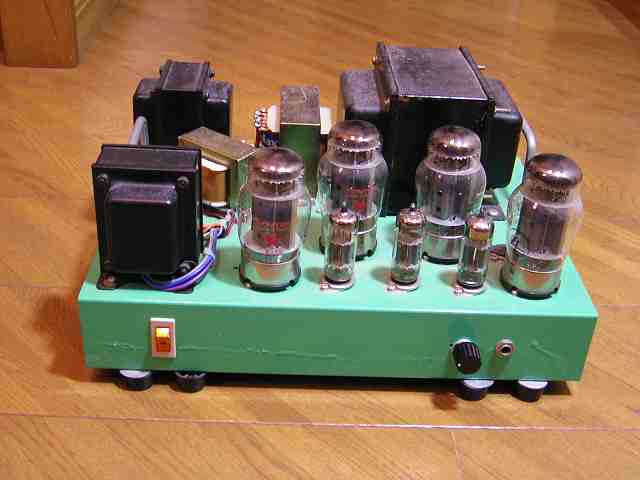

◆シャーシ：
自分で穴を明け、若草色に塗装しました（前面がペイント焼付けに失敗しブツブツ面となってしまいました、それに比べ裏面は非常な美顔です）

◆配線材：
多用しているビニール線は地元カインズホームからの調達品です、店の商品ラベルに３００Ｖと書いて有りました、絶縁被覆は厚めなので実力は高いと判断し４４０Ｖでも使用中です。

　　[ 製　作 ]

ペンチ・プライヤ・棒ヤスリ類は当然有りますが、加工道具はハンドの電ドル、金挟み１丁、シャーシリーマ１本しか有りません。自分で行うシャーシ加工はつらい（いいえ本当はこの加工が楽しいで〜す！どんな風に作り　かつ仕上げるかを頭に描く喜びが有ります！家族からは目が生き生きしている言われます）ので穴数は最小にしました、多足ラグ板を多用したのでそれの支持穴だけの増加で済みました。アース配線材としてはペーパファスナの金具をラグバーとし、アース必要な場合はそのバーにバシバシ落とせる様にしました。

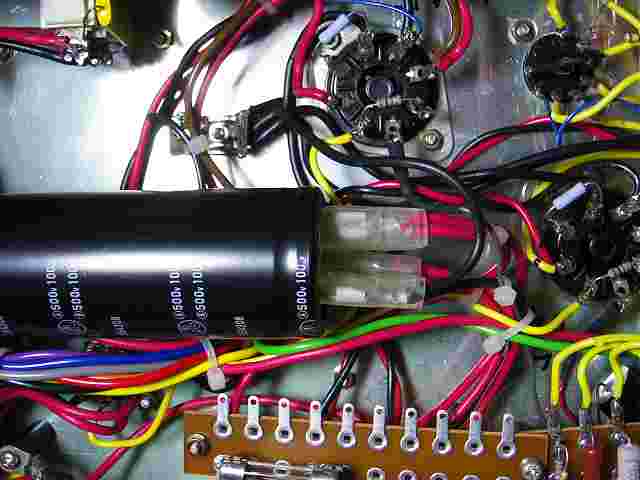

←ブロックコンの上に見えるのがアースのラグバーです、
計１０個設置しました

　　[ 性能評価 ]

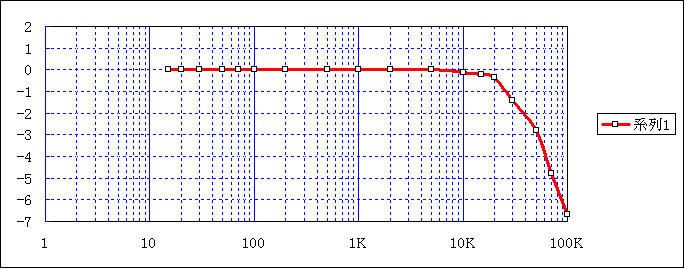

（ａ）Ｆ特、１Ｗ／８オーム負荷

（ｂ）最大出力

ＫＴ−８８
　３結　・・・２０．２Ｗ／負荷８オーム

　ＵＬ　・・・未計測

　　[ 聴感評価 ]

（ａ）音質　／３結出力管比較
　　・ＳＯＶＴＥＫ　　・・・ＫＴ−８８　低音がふくらむ（いい音だなと思うＢＧＭのよう）

　　・テレフンケン・・・ＥＬ−３４　ＯＫ、並の上（まだこの球の良さが引き出せていない）

　　・松下　　　　　・・・６ＣＡ７　　絶品音（水割り飲んでほっとしてゆったりした感じ）

*
