■はじめに
公開済みのＫＴ８８ＰＰパワーアンプを差動出力に改造し、更にＩＳＳＥ－Ｂへの変更を行いました。
特徴：
（１）出力段とドライバ段を差動に変更して音質を向上させました。
（２）出力管を５極／ＵＬ接続／３極へ直ぐ変更出来る様にして変化を見極める様にしました。
（３）初段管とドライバ管に利用できる管種を増やしました。
■回路図
■設計構想
入力段：
バイアス抵抗は７５０オームとし１２ＡＸ７／１２ＡＴ７／１２ＡＵ７／１２ＢＨ７Ａのどれでも使用出来るようにして現在は１２ＢＨ７Ａを常用しています、プレート電圧が少し低めですが良い音です。最新変更（ＩＳＳＥ－Ｂ）で負荷抵抗を５１Ｋに変更の高域対策を行いました。ドライバ段：
電源：
（１）差動の位相反転回路がドライバとなります、定電流回路を採用したので１２ＡＴ７／１２ＡＵ７／１２ＢＨ７Ａのどの管でもプレート電流が一定となり使用出来ます、定電流素子はＩｄｓｓが６．１ｍＡのＦＥＴ、２ＳＫ１７０ＧＲを使用しました。
（２）Ｌ側の定電流ＦＥＴの流出する電流にもう一仕事させています、それは余剰電流を使い出力段差動の定電流回路ＴＲを駆動する基準電圧を発生させている事です。尚、Ｒ側については素直に定電流をグランドに流しました。
（３）反転相プレート負荷を正相より１割高くしてゲインを揃えました。
出力段：
（１）２ＳＤ１２６６の定電流回路を使用した差動としました。
（２）ＶＲ調整で出力管２本の共通カソード電流は１２２～４７ｍＡにコントロールできました またＴＲに掛かる電圧の分散する目的でコレクタに４７オーム入れました。

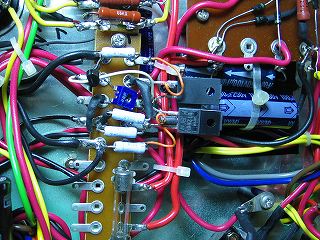

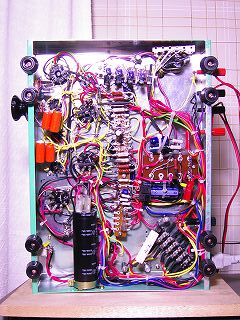

←真中が定電流ＴＲです。
（３）５結／ＵＬ結／３結の切替えはＭＴ７ピンのソケットに配線しジャンパーで選択します、正式にはプログラムプラグを作りますが今は針金ジャンパーです。

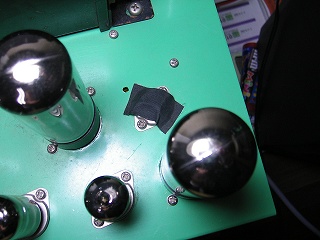

←テープ貼って有るのが５結／ＵＬ結／３結を切替える７ピンソケットです。
（４）リプレースや極性変換する可能性がある出力トランスのワイヤは端子盤を中継しました。

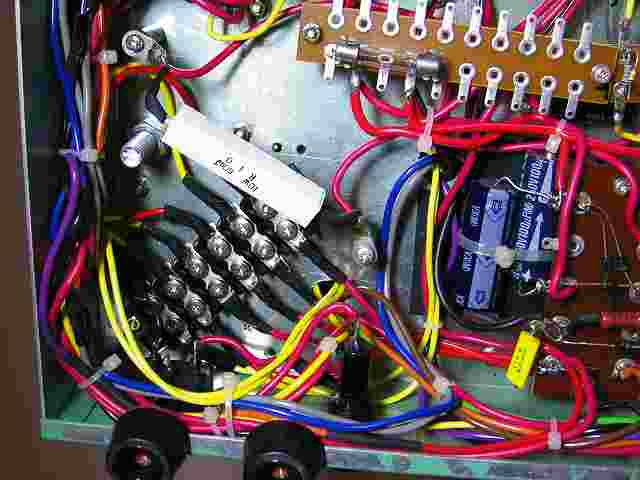

←端子盤です。
ヤマハＣＡ２０００（Ｂ級１００ＷＸ２ ／Ａ級２０ＷＸ２）パワートランスを流用しました、ファイナル用巻線（４４－２１－０－２１－４４Ｖ）の８８Ｖを４倍整流しています（目方から予測するとこのトランスは３００ワットは取れそうなので話半分として１５０Ｗ、４４０Ｖで割れば８０ｍＡ／１本は取れそうです、実際に運用させたところトランスは”暖かくなる”程度でした。

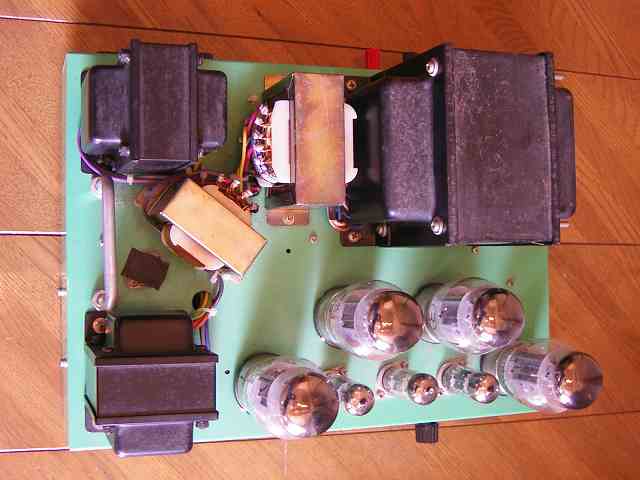

←右上がパワートランスです。
このトランスにはＣＡ２０００ドライバー用として５６－３７－０－３７－５６Ｖ巻線もあります、巻線抵抗から判断すると６００ｍＡ以上は取れそうなので、入力段とドライバ段のヒータはシリーズにしてこの巻線を使い、更にＣ電源も取り出しました。

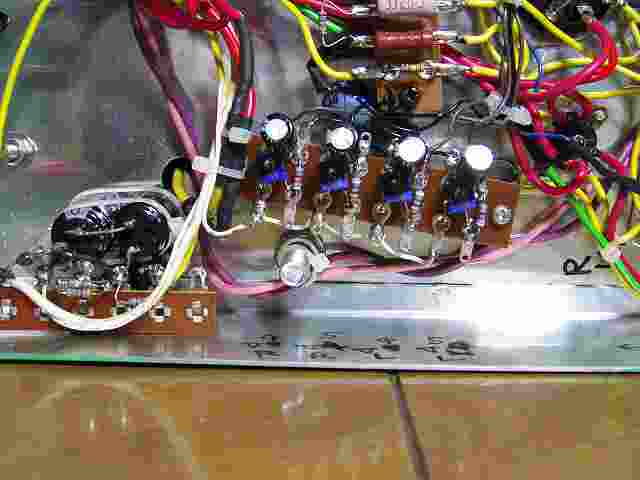

←左下がＣ電源リップルフィルタ、中央のトリマー４個がバイアス調整用です。
■使用部品
真空管：
ＫＴ－８８・・ＳＯＶＴＥＣ、 ６ＣＡ７と１２ＡＴ７Ａ・・松下、 １２ＡＵ７Ａ・・ＬＵＸです。
出力トランス：
ノグチトランスＰＭＦ－２５Ｐを採用しました、１５ＨＺでの最大無歪み出力をテストしたら８オーム負荷で１０Ｗ程度でした。
シャーシ：
自分で手加工し若草色に塗装しました。
配線材：
多用しているビニール線は地元カインズホームからの調達品です、店の商品ラベルに３００Ｖと書いて有りました、絶縁被覆は厚めなので実力は高いと判断し４４０Ｖでも使用中です。
■製 作
プライヤや棒ヤスリ類は当然有りますが道具はハンドの電ドルと金挟み１丁とシャーシリーマくらいしか有りません 自分でシャーシ加工を行うので穴数は最小にしました アース配線材としてはペーパファスナの金具をラグバーに流用しアースが必要な場合はそのバーにバシバシ落とす様にしました。

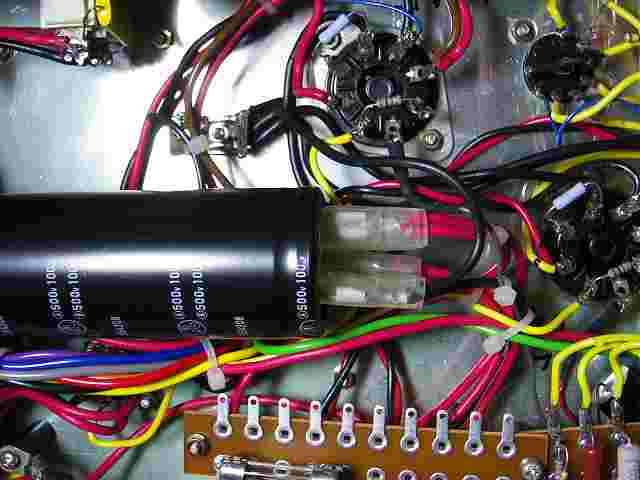

←ブロックコンの上に見えるのがアースバー。
■調 整
ＫＴ８８と６ＣＡ７の３結を聞き比べ６ＣＡ７で運用する事に決めました
調整は出力管Ｉｐ設定が主作業となります、定電流ＴＲの発熱を防止するため微細な調整を行いました。
以下６ＣＡ７での調整方法です （）にはＫＴ８８のケースも記載しました。①-Ｒ４,-Ｌ４を－１８Ｖ（ＫＴ８８は－２５Ｖ）にする→各ＶＲを廻します。
②Ｌ－ＣＨのＶ４のカソード１０オームに５０ｍＡ流れる様にする→ＶＲ２を廻します。
③Ｌ－ＣＨのＶ４Ｖ５のカソード電位差が０となる様にする→－Ｒ５電圧のＶＲを廻します。
④Ｒ－ＣＨについても③相当の作業を行い、全ての出力管カソード電位が１２～１４Ｖである事を確認します。
調整中は電源電圧が変動し一度設定したＩｐが変化するので①～④を繰返し少しずつ規定電流に追い込みます 最後に出力管定電流ＴＲが熱くない事を触診します
■性能評価

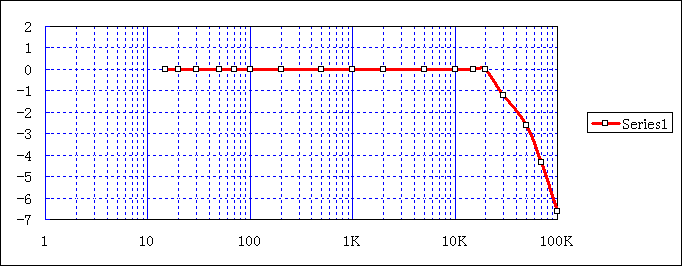

Ｆ特： 最大出力 9.8W(入力0.5Vpp/1W時／RL8オーム）
矩形波応答：
１００Ｈｚ／１ＫＨｚ／１０ＫＨｚ共に大きなオーバシュートもリンギングもなまりも見えません。
■聴感評価
３結時の考察
・ＫＴ８８（ＳＯＶＴＥＫ）・・・ 音に”ゆらぎ””こく”が出てきました 一度聞いたら止められません。
・６ＣＡ７（松下） ・・・ 音だけが”パ～ット”前に出てきますしかも音声がより前に出てきます 高音が？低域が？そんな話は低次元と思える位に良い音です、こちらを常備管としました。
