３００Ｂ シングルアンプ
３００Ｂのシングルです、コンセプトは”聞こえない音をサーチ”です
①トランスはＡ電源とＢ電源を分離しました
②Ｂ電源をＡＣ昇圧する際にインターステージ方式（一旦２４Ｖ）としました
①リップルフィルタはＴＲフィルタとする（Ａ電源もＢ電源も）
②ドライバーはＳＲＰＰとする
③多段アンプなので振動を拾わないようにＮＦＢを全段にかけ、インピダンスを下げる
パソコンとラジオを同時使用すると鉄人２８号がやって来た様に”キュルキュル”音が発生します、この環境では反応が鈍いと言われるＳＴ管を使用した当アンプでも何らかのノイズ対策を実施しないと気分が良く有りません、それで今回はＡＣラインにノイズフィルタを入れる事を企画しました。
先ず入り口でノイズのフィルタリングする事を考えてフィルタ入りＡＣインレットコネクタを探しました、が１２～１５Ａの適当なものが入手出来ませんでした、その為ＡＣインレットは諦めて、今回はディスクリートのＴＲフィルタを作りました。将来、フェライトビーズやトロイダルコアのチョークでノイズ吸収が出来るように中間電圧を２４Ｖにする事にはこだわっています。

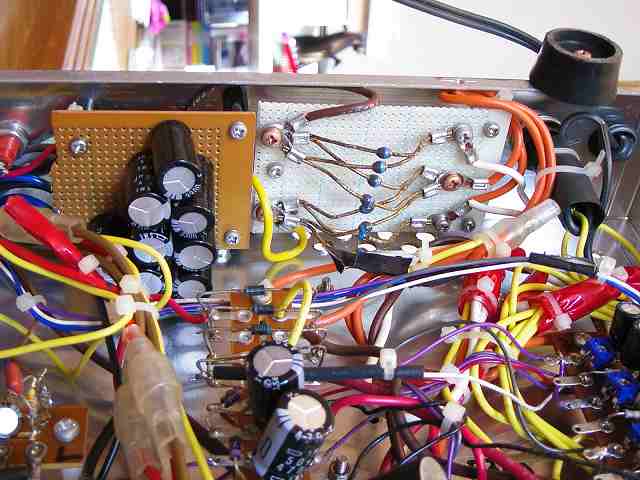

←右下が＋Ｂ用のＴＲフィルターです
◆電源設計２： トランス分離、フィラメント点灯！
雑誌”管球王国でＡ電源とＢ電源のトランスを分離すると良い音になる”との内容が有ったので、その通りにしました、
左右の３００Ｂフィラメントは合体し片側を接地の上ＤＣ点火としました、ラックスの３００Ｂアンプがヒントです。
←Ａ電源（３００Ｂフィラメント用）の整流ダイオードと平滑コンです

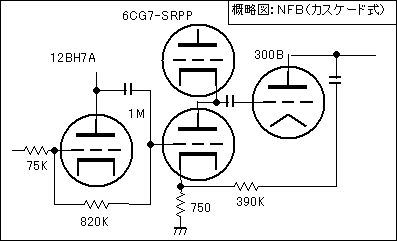

１２ＡＸ７よりも現在は１２ＢＨ７Ａを使っています、ＶＲとグリッド間にＮＦＢ抵抗が入ってます。
◆ドライバ段：
６ＣＧ７のＳＲＰＰです、ＨＫ耐圧１７０Ｖの実力があれば他の球（６ＧＵ７、６ＦＱ７はＯＫ、６ＡＱ８、６ＤＪ８はＮＧ）も使用可能です。
◆出力段：
ＮＦＢは３００Ｂプレートから戻しています（予備として出力トランスを含めたＮＦＢ回路も結線済みです）。
◆真空管：
３００Ｂ・・ＳＯＶＴＥＣと９８印
６ＣＧ７と１２ＢＨ７Ａ・・・日立製
◆出力トランスとヒータトランス：
ノグチトランスのＰＭＦ－３００ＢＳとノグチトランスのＰＭ６３３Ｗを採用しました。
◆インターパワートランス：
トヨデンの２４Ｖ３Ａです。
◆＋Ｂ用パワートランス：
欧州輸出用のＴＲアンプの電源トランス（２４０Ｖ→２４Ｖ７５Ｗ）を流用しました。

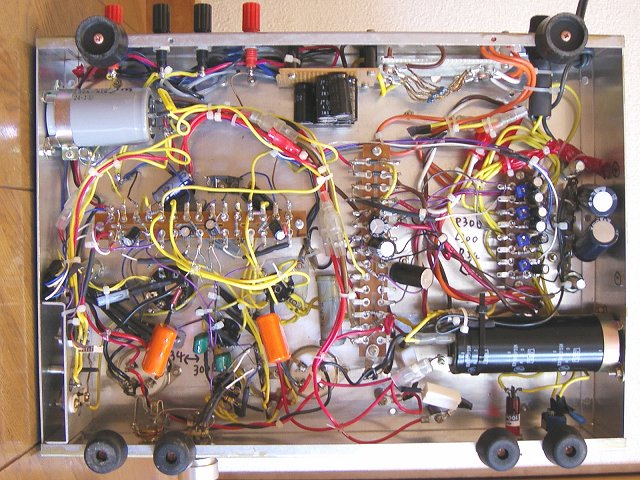

アルミシャーシを自分で穴明けしました、塗装は金色です。

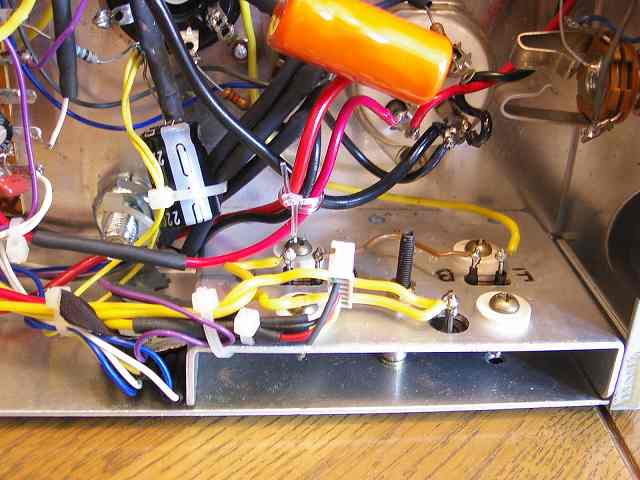

←ブロックコンはシャーシー内側に入れました、右側のトリマーはＣ電圧の微調用です
◆＋Ｂ電源ラインの残留ノイズ：
出力トランス１次の電源側で１２ミリｐ－ｐＶ、同３００Ｂプレート側で４０ミリｐ－ｐＶです、結果としてハムもデバイスノイズも聞き取れません。

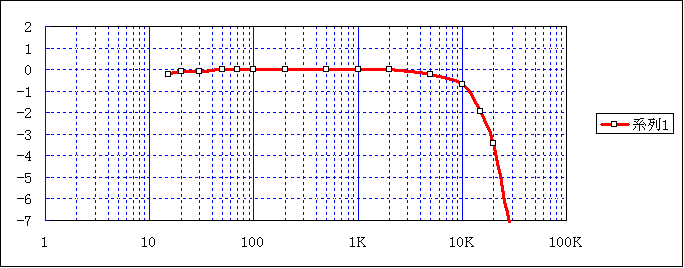

◆Ｆ特： １Ｗ／ＲＬ８オーム（ＳＯＶＴＥＣ製３００Ｂにて）
◆最大出力：
４．８Ｗ／負荷８オーム

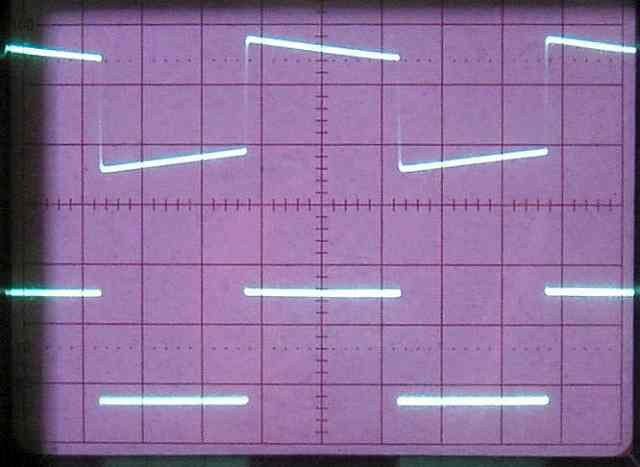

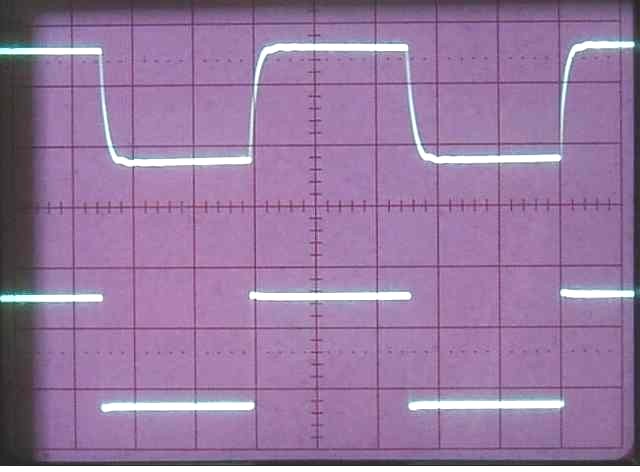

◆過渡応答性： 画面の下が入力 上が出力
| １００Ｈｚ／負荷は抵抗オンリー | １ＫＨｚ／負荷は抵抗オンリー | |
 |
 |
◆音質：
車載用１６センチＳＰを７０センチ机下に入る事務用キャビの大きさのＢＯＸに入れた場合です・・・裕次郎さんの”夜霧よ今夜も有難う”のサックスは奏者の吐いたゲロのように聞き手にせまり、リアルな音に再現されます。
◆雑感：
実際はＦ特測定結果イメージよりも安心して聞けます（高音も）、身体に染み入る音があります。
