６Ｂ４Ｇ ＰＰアンプ
＊＊ ６Ｂ４Ｇの危険なアンプ ＊＊
このアンプの特徴：
①体は小学生、みなぎる熱気は高校生、クールな音は４０台、運用の気難しさは老人級です。←”みなぎる熱気”が危険な理由です。
②”エレベーション・サーキット”を採用し（本田（美）さまごめんなさい、合掌）、入力段は１２ＡＺ７／Ｔ７／Ｕ７／１２ＢＨ７Ａ、など色々差換え可能としました。
このアンプの製作のきっかけは・・・以下（＊注１）のような事を聞いていて、たまたま秋葉ラジデパの３階の店の廊下に２Ａ３同属の６Ｂ４があったから、よーし今回は直熱でいこうと６Ｂ４Ｇを購入した事です。
＊注１：あの、南方から帰還された小野田さんが思い出を語った雑誌の事を書いた記事で”戦前中国（ＣＨＩＮＡ？か広島の中国？か別の評論あった）のダンスホールで聞いたレコード音に比べれば現在の再生音はたいした事ない”と記載されていた事。
それを見て小生は、ゆで蛙現象を経過しない人の感想ゆえ音の絶対評価として信用出来る、従って２Ａ３（小生は戦前の再生装置を２Ａ３使用と勝手に解釈）を使えば現在最新鋭パーツでなくとも（戦前ならトランスもバンド型だろうしスピーカもダイナミック型又はパーマネントだとしても他励フィールド式）良い音が出せるハズ、小生のアンプ自作計画に２Ａ３は避けて通れない、と常々思っていました。
[ 設計構想 ]
次の要求事項が瞬時に浮びました
①出力管が直熱３極なのでドライブゲインは高め。
②直熱３極管なのでＮＦＢは軽め。

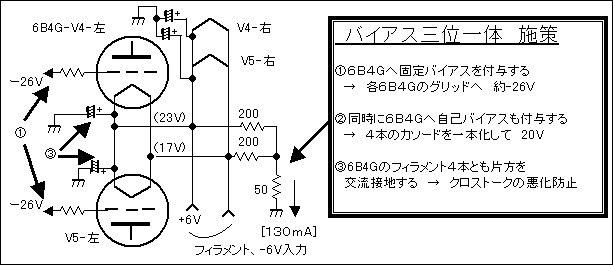

③出力管バイアスは１本毎調整出来る固定式。
④フィラメントはＤＣ点火とし左右一式で済ませる。
⑤位相反転はゲインのあるカソード結合型。
⑥色々な球に交換出来る回路。
◆ 回路図
①＋Ｂ電源は電源トランス（３２０－０－３２０Ｖ１７０ｍＡ）のトランスから取出し球整流しました、ＣＲフィルタとし＋Ｂ電圧３６０Ｖを得ました②＋Ｂ電流に余力がなくパワートランスの温度上昇を減らす目的で整流管のヒータ電源は別トランスから供給しました③６Ｂ４ＧヒータはＤＣ点灯としました、電コンのみのリップルフィルタリングですがハムは聞こえません④６Ｂ４Ｇが４本でこのトランスではでは厳しいものが有りますが下記記載のような熱回避策を行っています。
初段：
浅野先生の製作著書ではブリックス社６Ｂ４製品説明で低μ３極管の良さが間接的に書いて有りました、そこで今回の入力段は基本的に１２ＡＵ７／１２ＢＨ７Ａを使いゲイン不足のときは１２ＡＺ７／Ｔ７ 或いは１２ＡＸ７も使用する計画としました、Ｒｐは８０ｋオームに決めました（１２ＡＸ７を考慮しなければ４２ｋが良い）
位相反転：
初段からは直結としました、双３極管のカソード結合位相反転回路は配線が楽です（ＰＫ分割と比較して）。前出の”エレベーション・サーキット”については以下に慨略を記載します、本機での実評価としては初段Ｅｐ１１０Ｖ（１２ＡＸ７使用時）から４５Ｖ（１２ＢＨ７Ａ使用）まで難なく動作しました、でも初段は１２ＡＺ７（Ｅｐ９０Ｖ）で決まりです、ミラー効果の弊害もなさそうでオッシロスコープで１２ＡＺ７の正弦波出力を見たところ周波数帯域・振幅量とも十分に美しかったです。
”エレベーション・サーキット”とは！
初段プレート電圧がエレベータの様に上位安定、又は下位安定となった場合でも位相反転まで含んだトータルとして正常に動作する回路です。メリットとしては初段管についてヒータ電圧と足配列が互換ならほとんどの球が使用可能です。
尚、”エレベーション・サーキット”は筆者オリジナルです。
出力段：
④Ｉｐ計測のため６Ｂ４Ｇプレートに１０オーム抵抗入れました。

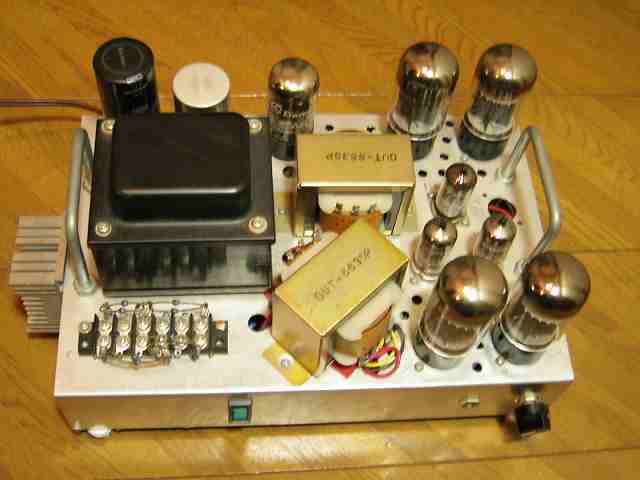

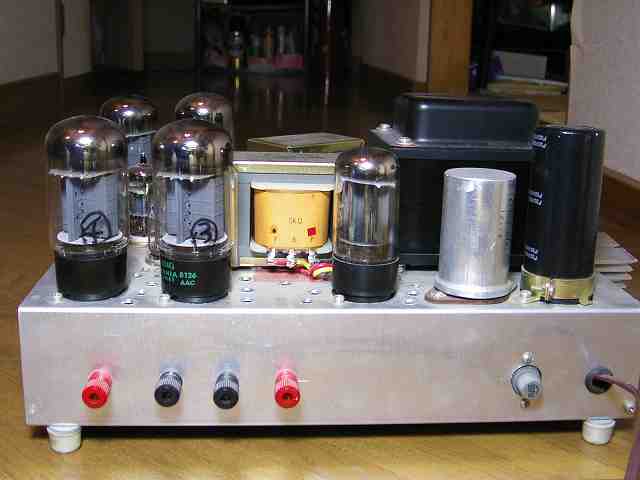

←リアビュー（左から６Ｂ４Ｇ ２本、出力トランス、５ＡＲ４ が見えます）
真空管：
６Ｂ４Ｇ・・ＧＥ、１２ＡＺ７・・三菱テレビ球、１２ＡＵ７・・松下白箱、５ＡＲ４・・？航？スパーク？の中国球
出力トランス：
春日（無）変圧器ＯＵＴ－６６３５Ｐを採用しました。波形みだれ無しの出力電力（変換電力）は８オーム負荷にて１５ＨＺで１Ｗ、４０ＨＺで６．５Ｗです。
電源トランス：
ノグチトランスのＰＭＣ－１７０
シャーシ：

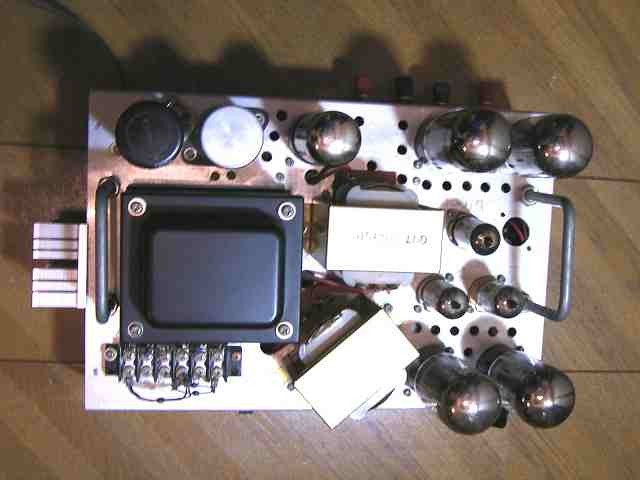

Ａ４サイズのシャーシを自分で穴を明けました、電源と出力のトランスは離しました、意識して出力トランスを縦横基準線からオフセットさせました、ＭＴ１本追加できる予備穴を明けて有りますが回路追加は発生していないので穴明きのままです。
←オフセットしたＯＵＴ－６６３５Ｐ、右がノグチトランスのＰＭＣ－１７０

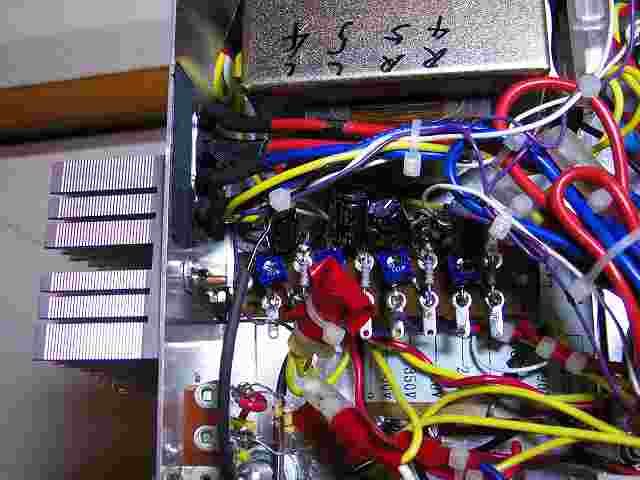

それから熱回避策の件です本機の主な熱源は整流管ヒータ（１０Ｗ）、６Ｂ４Ｇフィラメント（２５Ｗ）、その整流ダイオード（６Ｗ）、電源トランス損失熱です、そこでシャーシ左サイドにＣＰＵの冷却フィンを付けその周りを扇風機で強制冷却しています。
←左がフィン、上が５ＡＲ４ヒータトランスです
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
[

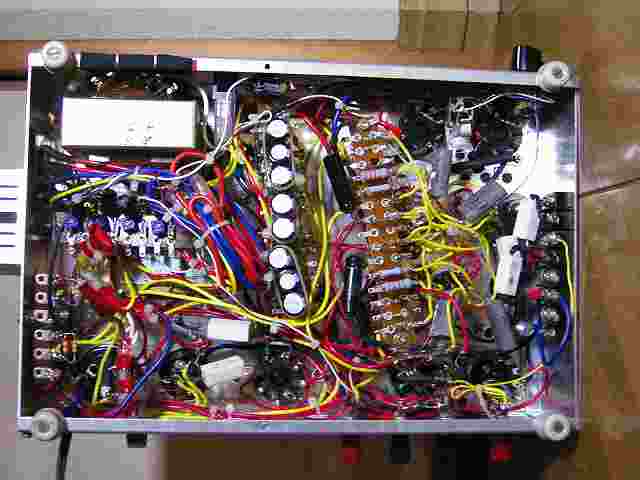

製 作 ]
←Ａ４サイズに積み込みました、今はこれを作ったパワーはありません
[ 性能評価 ]

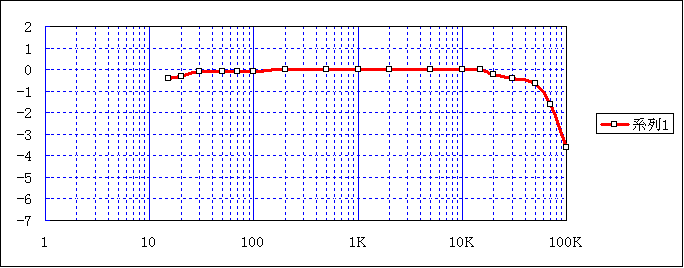

（ａ）Ｆ特、１Ｗ／８オーム負荷
（ｂ）最大出力 （初段１２ＡＵ７）
１４．０Ｗ／負荷８オーム
[ 聴感評価 ]
（ａ）音質
・高域が清純です、聞いていると頬ゆるみ眠くなります
